复合地基计算软件V1.20(原创)

作者: 来源: 2014-01-17 14:53:54 5人评论 9221次浏览 分类:岩土工程

最近工作需要计算复合地基,于是根据最新《建筑地基处理技术规范》(JGJ 79-2012)和《建筑地基基础设计规范》(GB 50007-2011)编写了本软件。



  复合地基数据输入的程序界面

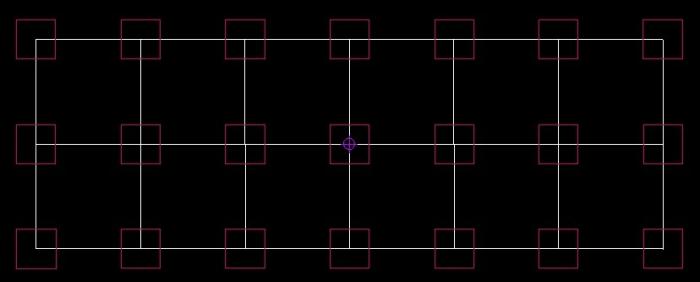

基础平面图上指定任意的沉降点

一、软件环境
1.Win7 64位,WinXP
Win7 32位、Vista均未测试,但WinXP能用,其余应该也没问题。
2..NET 环境
下载的文件包里有该程序需要的组件,不需要安装,直接双击程序就能运行,“纯天然、纯绿色”。

二、V1.0功能
1.可以自己绘制基础边线,也可以打开AutoCAD 2000 dxf文件,然后指定为基础边线,必须是封闭的多段线。目前只支持矩形基础,基础个数不限。
2.可以根据土层参数计算单桩承载力。
3.可以复核桩身强度。
4.可以根据需要对复合地基承载力特征值进行深度修正。
5.可以指定任意位置的沉降点并计算,可以同时有多个沉降点。
6.可以按照规范公式计算八种复合地基:砂石桩、水泥土搅拌桩、旋喷桩、挤密桩、水泥粉煤灰碎石桩、夯实水泥土桩、柱锤冲扩桩和多桩。
7.可以出详细的计算报告。

三、操作步骤
1.用鼠标或键盘绘制基础边线,或者从dxf文件中导入后指定为基础边线。
2.打开基础信息对话框,指定每个基础的数据。
3.输入钻孔并编辑土层数据。
4.打开数据输入对话框,选择要设计的复合地基,设置好各参数,将其指定给相应的基础。
5. 计算复合地基或天然地基基础。

四、注意问题
1.基1.基础边线必须是封闭的。
2.绘制的基础边线按mm输入,而在对话框中手动输入的矩形基础的单位是m。
3.手动输入基础计算沉降时只能计算该基础中心点的沉降。要分析相邻基础的影响,必须在图中绘制基础。
4.导入dxf文件时,必须是AutoCAD 2000 dxf文件,文件清理干净,仅保留所需要的图形,以防导入图形失败。
5. 当各基础下土层不均匀或基础下的加固体有差别时,按规范公式,相邻基础对沉降的影响计算较困难,仅作为参考。
6. 暂没有保存数据的功能。

五、附件的内容
插件“Comfnd文件包”,不需要安装。

若有问题,进岩土设计群124840584。



V1.2  2014.03.30

1.增加了添加钻孔地层数据的功能,并且能针对每个钻孔进行编辑,也可以通过AutoCAD2000 dxf文件一次性将钻孔和基础导入进来。
2.增加了将圆指定为钻孔并进行编辑地层数据的功能。
3.增加了能计算不同深度基础和基底压力下的地基承载力及沉降的功能。
4.增加了自动计算基础中心点沉降的功能,不用指定其为沉降点。
5.  增加了指定沉降点深度的功能,能计算不同深度处的沉降。

V1.15  2014.03.14

1.增加了读取dxf文件后指定任意矩形为基础的功能,增加了指定所有矩形为基础的功能。
2.调整了计算书中部分数据小数点后位数,避免数值过小而导致经过四舍五入后显示不合理的现象。

V1.1  2014.02.13

1.增加了普通基础(独立基础和条形基础)的地基承载力判别、软弱下卧层验算和地基沉降计算,地基沉降计算考虑了相邻基础的影响。
2.增加了快速布置独立基础的功能。
3.增加了基础及沉降点的自动编号功能,方便与计算书对照。
4.改正了土层判别不正确的问题。

V1.0  2014.01.17

初始发布

作者:赵建军


附件列表

  • 点击下载附件1:Comfnd.zip 大小: 3MB 下载:1771次 所需积分:0分
