星速岩土CAD实用工具

作者:一夜九次狼 来源:本站 2021-08-26 15:18:18 0人评论 3972次浏览 分类:岩土工程

更多更新软件请联系:星速岩土QQ 1群124840584(已满),2群529073794;星速边坡群664369005

(如:星速基坑绘图JKAux,星速边坡绘图BPAux等,资料见群文件)

    星速岩土CAD,汇集了一些实用的岩土小工具,如:赤平投影(能生成3D球)、裂隙玫瑰图、抽水试验、波速测试、复合地基布桩、等高线、水位等值线、边坡剖面切坡、变形填充(褶皱填充)、批量导入柱状图dwg生成钻孔信息文件、勘察线路垂线里程标注、根据曲线和钻孔提取钻孔里程、边坡盲沟大样图、拱形格构立面大样图、人字形格构立面大样图、矩形抗滑桩大样、圆形抗滑桩大样、轴线颜色生成梁3D、圆立柱3D、建筑物3D;管线数据录入、编辑、自动生成管线图。

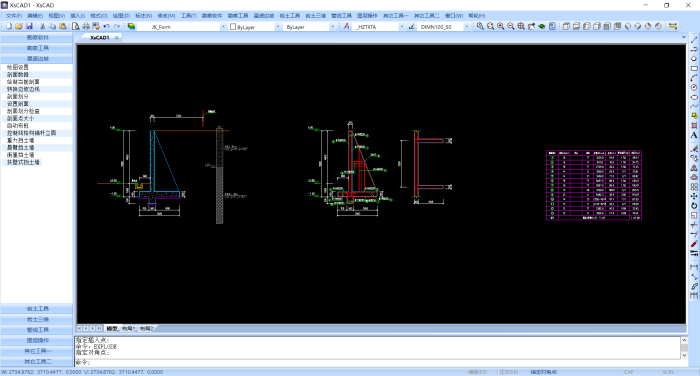

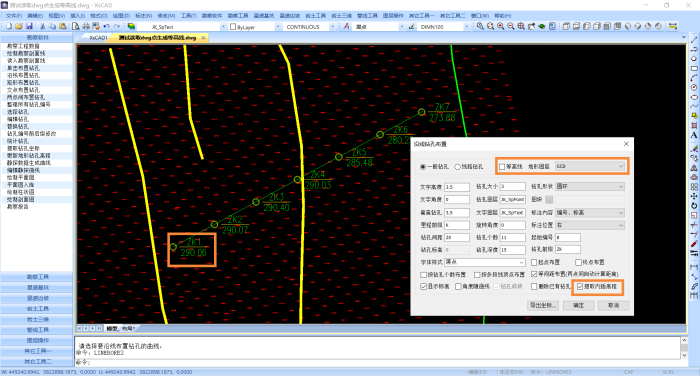

    勘察工具:绘制勘察剖面线、读入勘察剖面线、沿线布置钻孔、单击布置钻孔、矩形布置钻孔、交点布置钻孔、两点间布置钻孔、替换钻孔、统计钻孔、勘察工程数据(能导入excel勘察工程数据到理正数据库)、静探曲线生成和图库联动编辑、绘制柱状图、绘制剖面图。

    常用的图形编辑功能,如:直线、矩形、多段线、圆、圆弧、椭圆、样条曲线、填充、块等;拷贝、移动、镜像、阵列、旋转、拉伸、比例缩放、延伸、剪切、尺寸标注、尺寸连续标注、多重引线标注、删除、撤销、重做、快速选择。

    一些特殊功能,如:智能标高、插值标高、增量编号、单行文本合并为多行文本、递增复制、递增修改、修改字高、修改字宽、文本沿线旋转、等分打断曲线、批量交点打断曲线、对齐复制、自身缩放、自身旋转、多段线圆角、多段线原位增加顶点、批量转存dwg为低版本、导入PDF为dwg、导入DWF为dwg、各种3D模型格式互相转换(dwg转obj,转dae,导入dae等)、自定义填充图案。

    还有一些计算工具,如:圆桩截面均匀配筋计算与大样、连续梁配筋计算等。

下载链接:https://pan.baidu.com/s/1SGGbY85MzVUh3ssL_Dc_eA?pwd=guvn 提取码: guvn    (可能不是最新版本,最新版本联系QQ群)

    赤平投影:

    可以生成赤平投影图形,定性分析边坡稳定性,也可以生成投影3D球。

赤平投影

    裂隙玫瑰图:

    能读取txt文本和excel数据文件,生成边坡裂隙玫瑰图,自动统计分组生成表格。

裂隙玫瑰图

    抽水试验:

    能读取txt文本和excel数据文件,生成边二次降深或三次降深图,可以设置X、Y轴坐标间隔比例,确保图形显示合适美观。

抽水试验

    读取数据文件等高线:

    能读取txt文本和excel数据文件,生成普通等高线,也可以生成钻孔水位等值线等,提供了距离反比插值法和克里金插值法。

等高线

    读取DWG高程点等高线:

    能读取dwg内已有的高程点,生成等高线,并且能限定等高线在带状范围内。带状范围必须是封闭的曲线围成的范围。

带状等高线

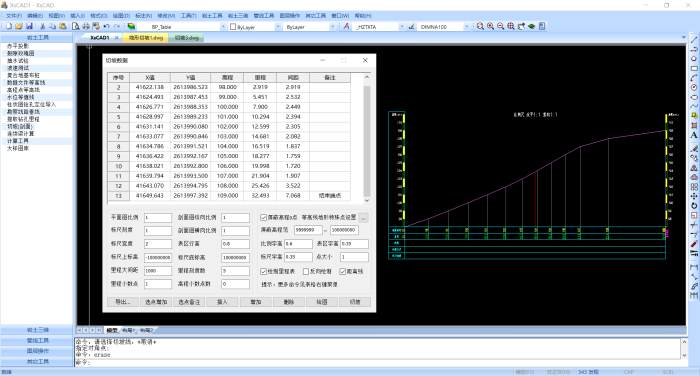

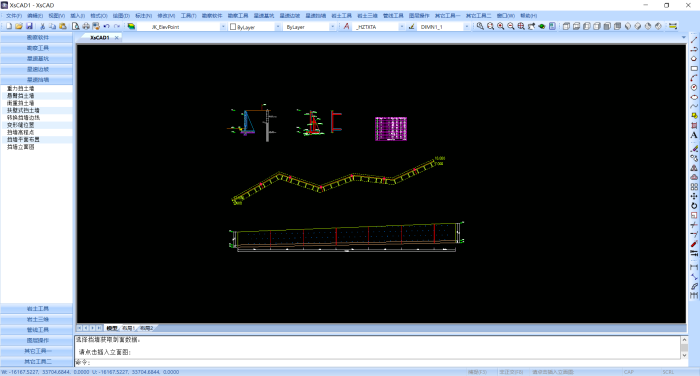

    边坡剖面切坡:

    根据给定的等高线和剖面位置线(直线或多段线),切出地形剖面线。

剖面切坡

    线路垂线里程自动生成:

    根据给定的曲线,按照指定刻度,生成小垂线并标注里程刻度。

线路垂线里程

    批量读取柱状图钻孔信息:

    批量读取钻孔柱状图dwg,获取钻孔及土层信息,生成数据文件。

提取柱状图钻孔信息

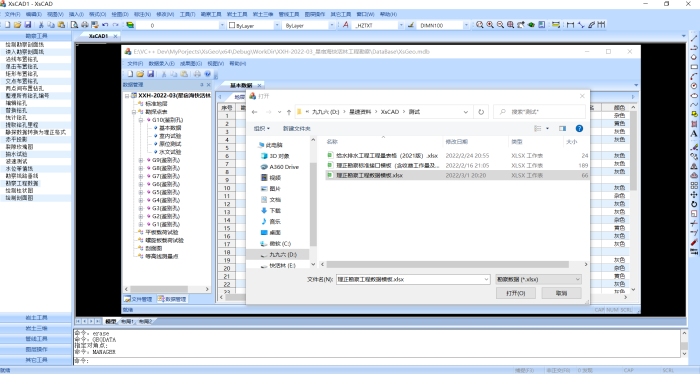

    导入excel勘察工程数据到理正数据库:

    能直接读取excel勘察工程数据,并导入到理正数据库里。

导入excel勘察工程数据

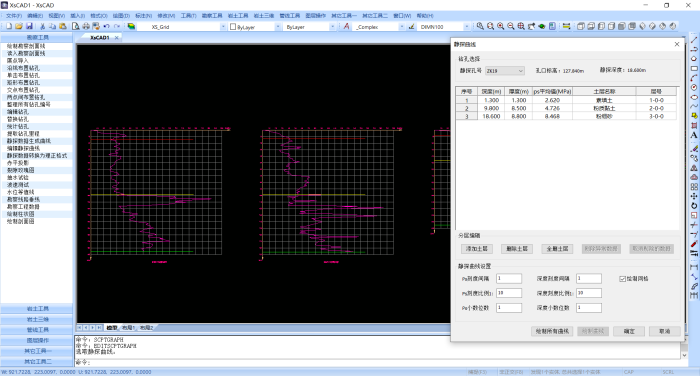

    静探曲线图库联动编辑:

    能直接读取数据库,生成全部静探曲线,并且能图库联动编辑。在曲线表格中编辑土层分层,曲线图中自动更新;编辑曲线,能自动在表格中更新土层。

静探曲线

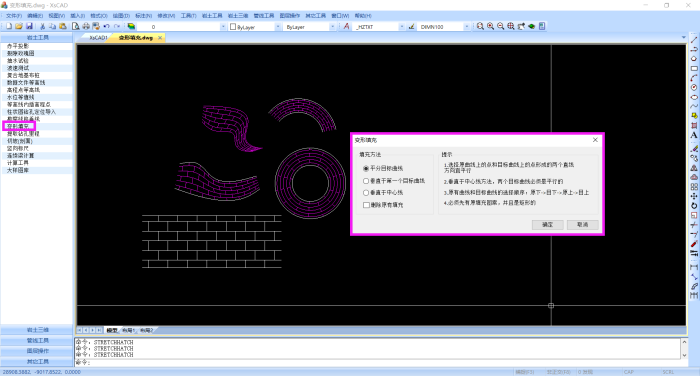

变形填充(褶皱)

根据已有两条填充图案和其两条边界曲线,在两条目标曲线之间生成变形填充,可以用于地质的褶皱。

变形填充

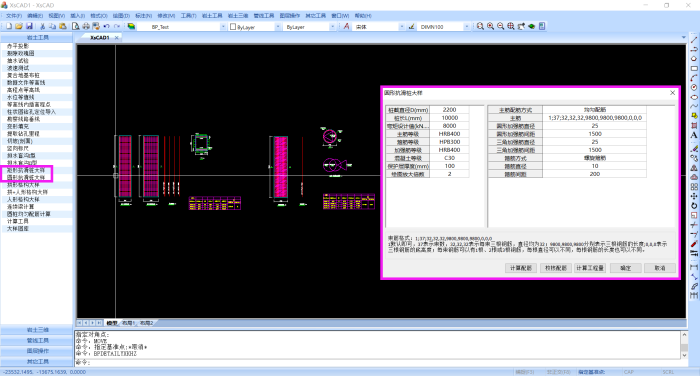

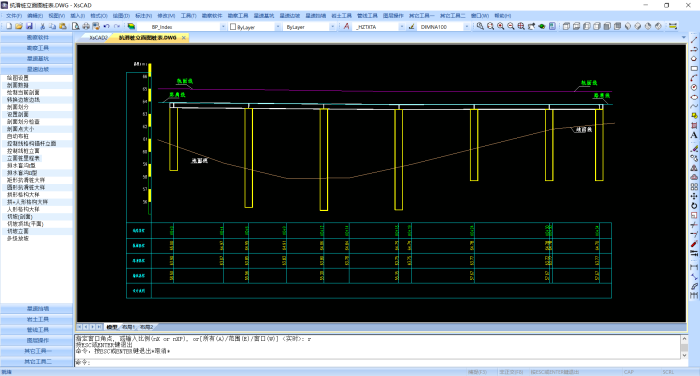

    抗滑桩大样:

    可以参数化绘制矩形抗滑桩和圆形抗滑桩大样图,计算工程量。

抗滑桩大样

    内撑三维模型:

    根据轴线颜色区分梁截面尺寸,生成内撑三维模型。

内支撑三维模型

    复合地基布桩:

    根据封闭曲线,自动布置复合地基。选择多个封闭曲线,可以自动判断是否扣除不需要布置桩的内部封闭线。能矩形布桩,也能正三角形布桩;能布置一种桩型,也能布置两种桩型;能布置普通圆桩、矩形桩,也能按块布置桩。

复合地基布桩

    管线探测:

    能新建、编辑和删除管线数据库及数据,数据库格式为sqlite3或access,能自动生成管线图。

管线工具

    大样图库管理:

    能自定义大样图目录分类。在当前图中插入一个或多个大样图。

大样图管理
